Selo mecânico MG1
Selo Mecânico MG1 - 16 mm
Modelo com mola única, amplamente utilizado em bombas centrífugas e equipamentos industriais compatíveis.
Foto principal
Especificação
- Modelo
- MG1
- Eixo
- 16 mm
- Norma
- Padrão nacional
- Sede recomendada
- G4
- Faces
- Carvão × Cerâmica · SiC × SiC · WC × WC
- Elastômero
- NBR · EPDM · FKM (Viton)
- Tipo
- Simples, não balanceado
- Rotação
- Independente
Contexto de uso do MG1 16 mm
O selo mecânico MG1 para eixo de 16 mm pertence à faixa de eixo curto (10–18 mm) e cobre a maior parte de aplicações em residencial, predial, HVAC e pressurização. É a especificação recomendada para bombas centrífugas monobloco de pequeno porte como Schneider BC-92, Dancor CAM-W6, KSB Hydrobloc P500, Grundfos CM/CH e circuladores Wilo Star-RS, faixa típica de 5 a 20 m³/h de vazão e 10 a 40 mca de altura manométrica.
Nesta medida, os fluidos mais comuns são água limpa, água quente em circuladores prediais, água de piscina e condensado em ar-condicionado. Na configuração MG1 16 mm, cauda padrão (l1) — sedes G4 ou G9. Configuração mais comum e mais econômica. Antes de fechar a compra, confirme a temperatura de operação, a pressão de sucção e o pH do produto — três variáveis que definem a combinação correta de face e elastômero.
Dica de seleção para MG1 16 mm: priorize NBR ou EPDM para custo/benefício; adote FKM (Viton) se houver traços de óleo, glicol ou desinfetantes clorados no fluido. Se o eixo do seu equipamento estiver com marcas de erosão ou riscos profundos, considere o polimento antes de instalar o selo novo; caso contrário, mesmo um selo dimensionalmente correto falhará prematuramente por vazamento na vedação secundária.
Galeria do produto
Fotos do selo mecânico MG1 16 mm organizadas por combinação de faces (4 fotos por grupo).

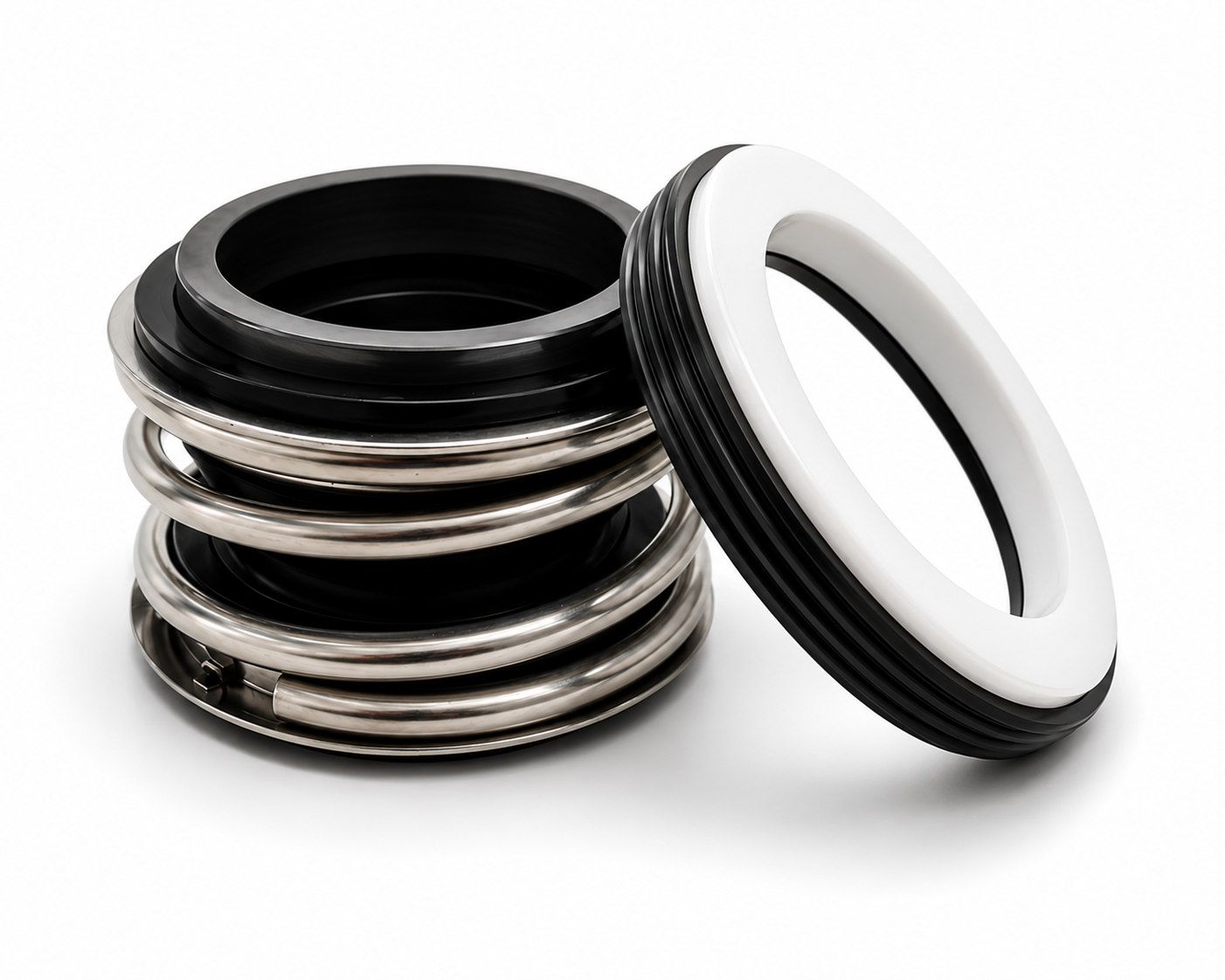

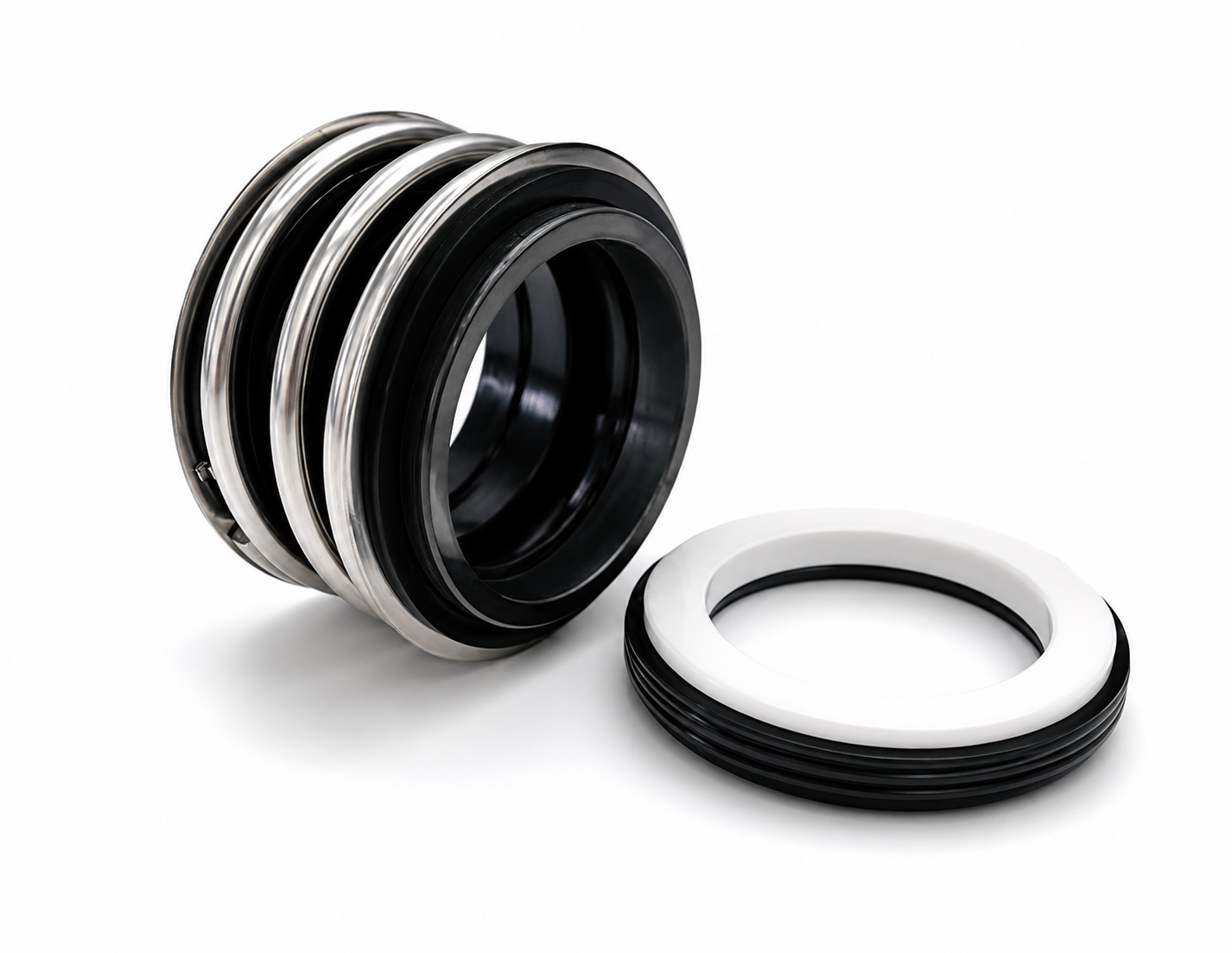

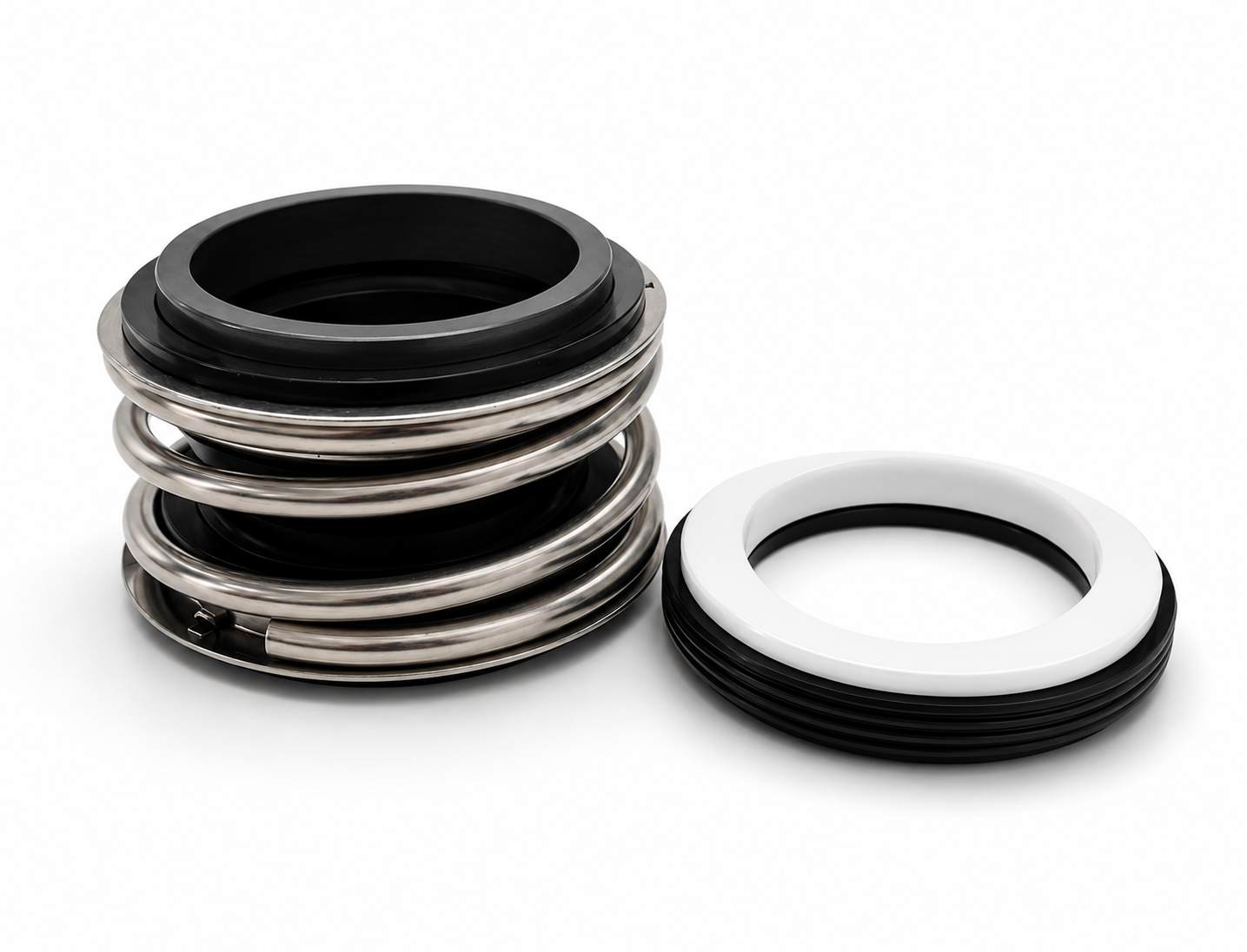

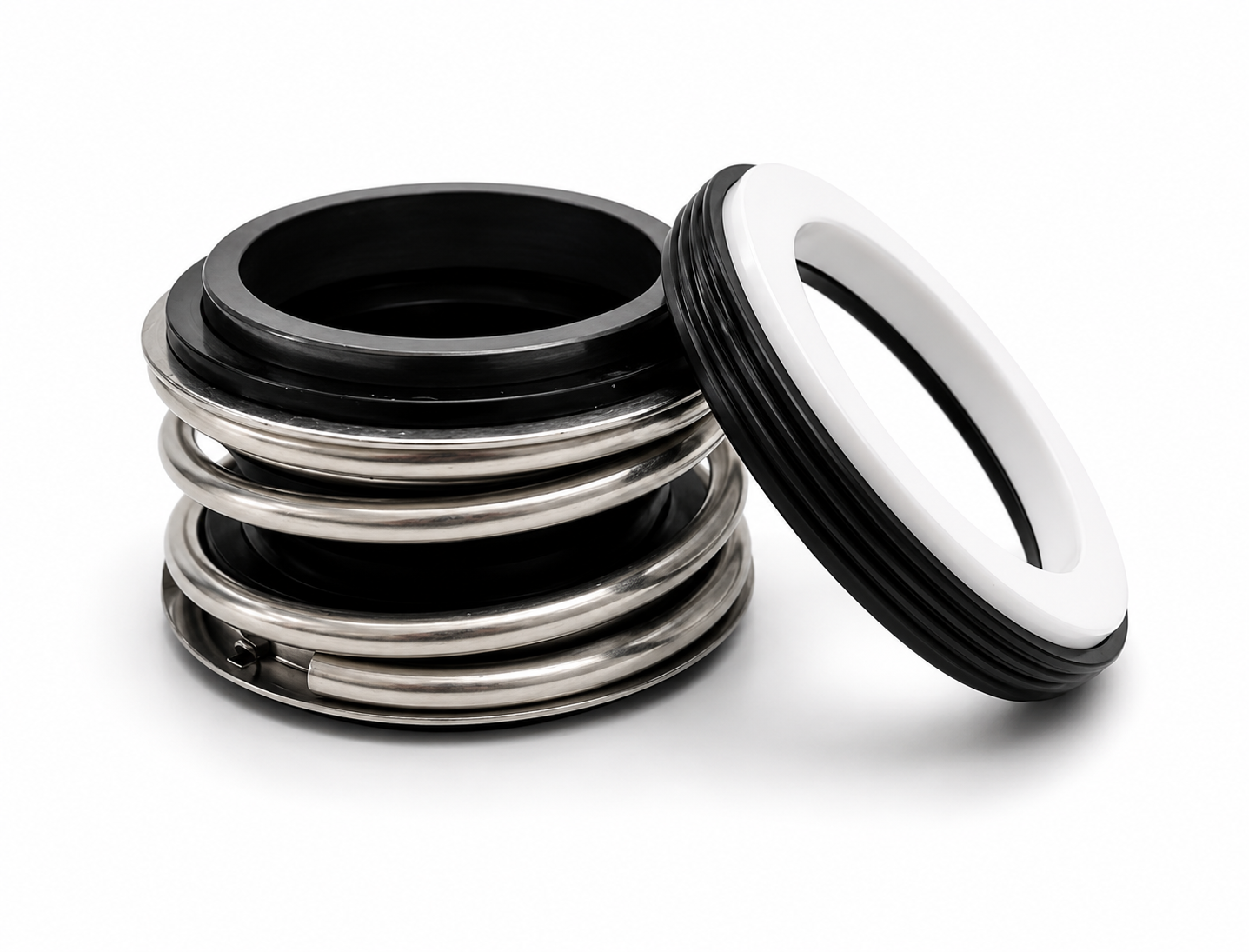

Carvão × Cerâmica / Inox

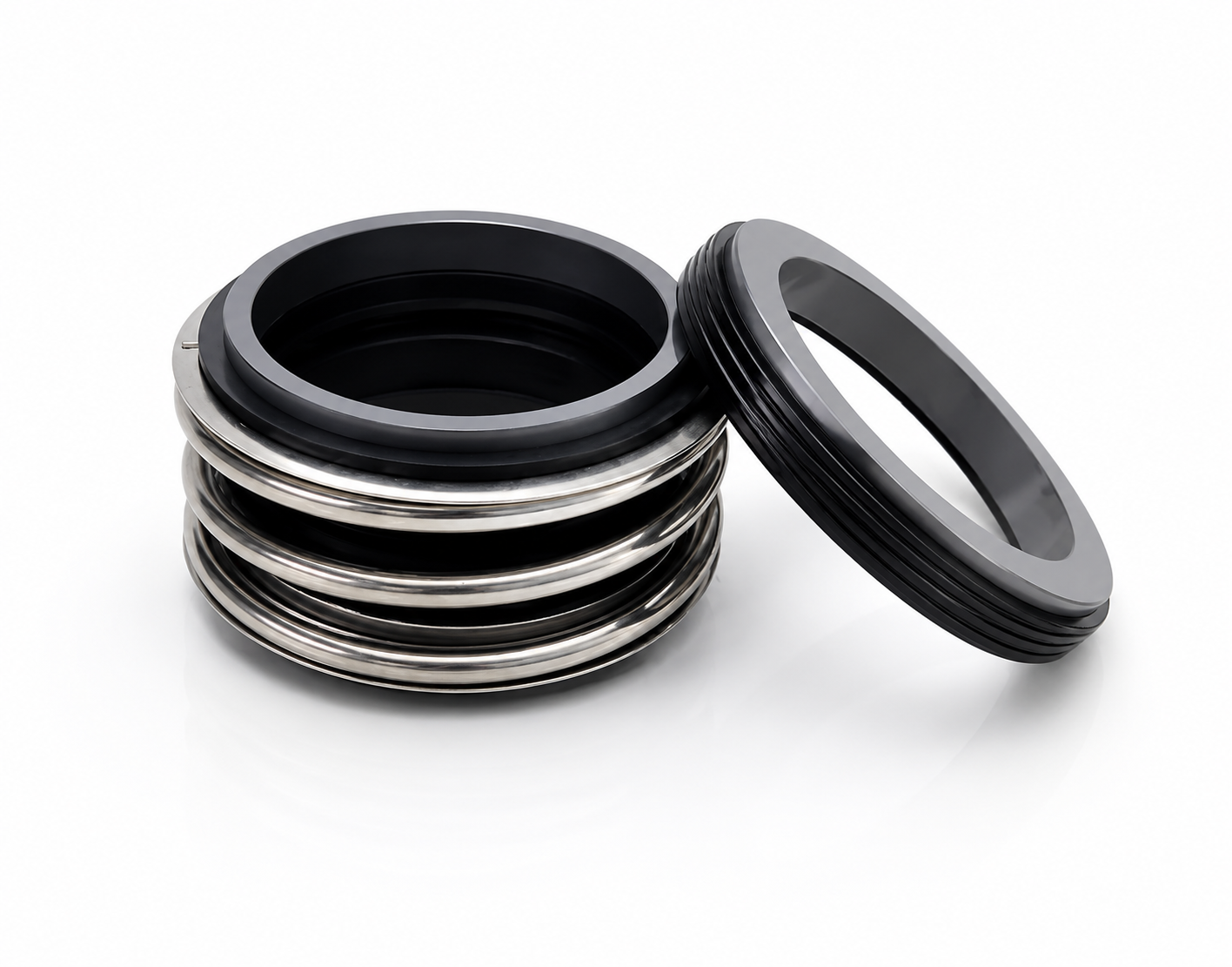

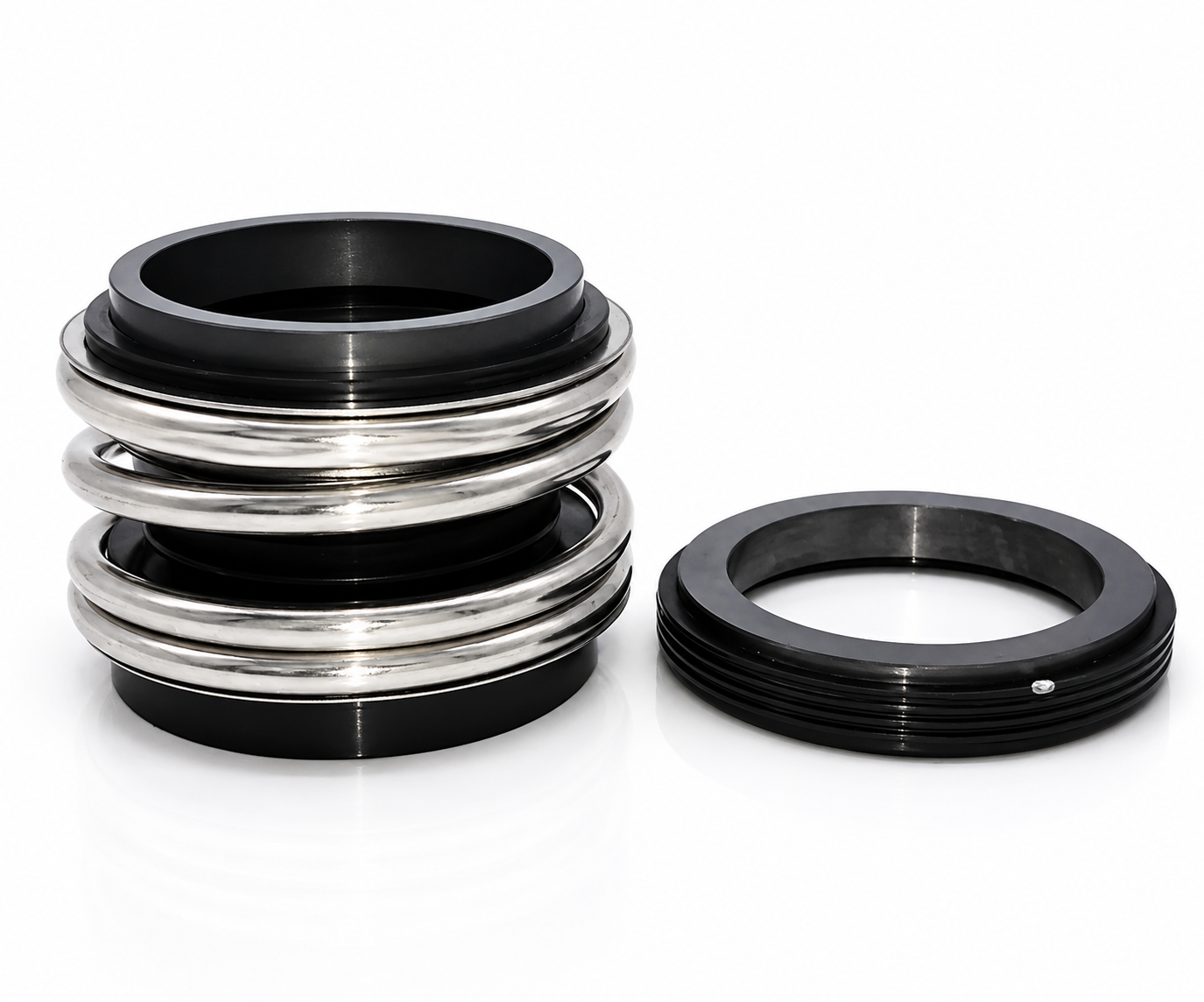

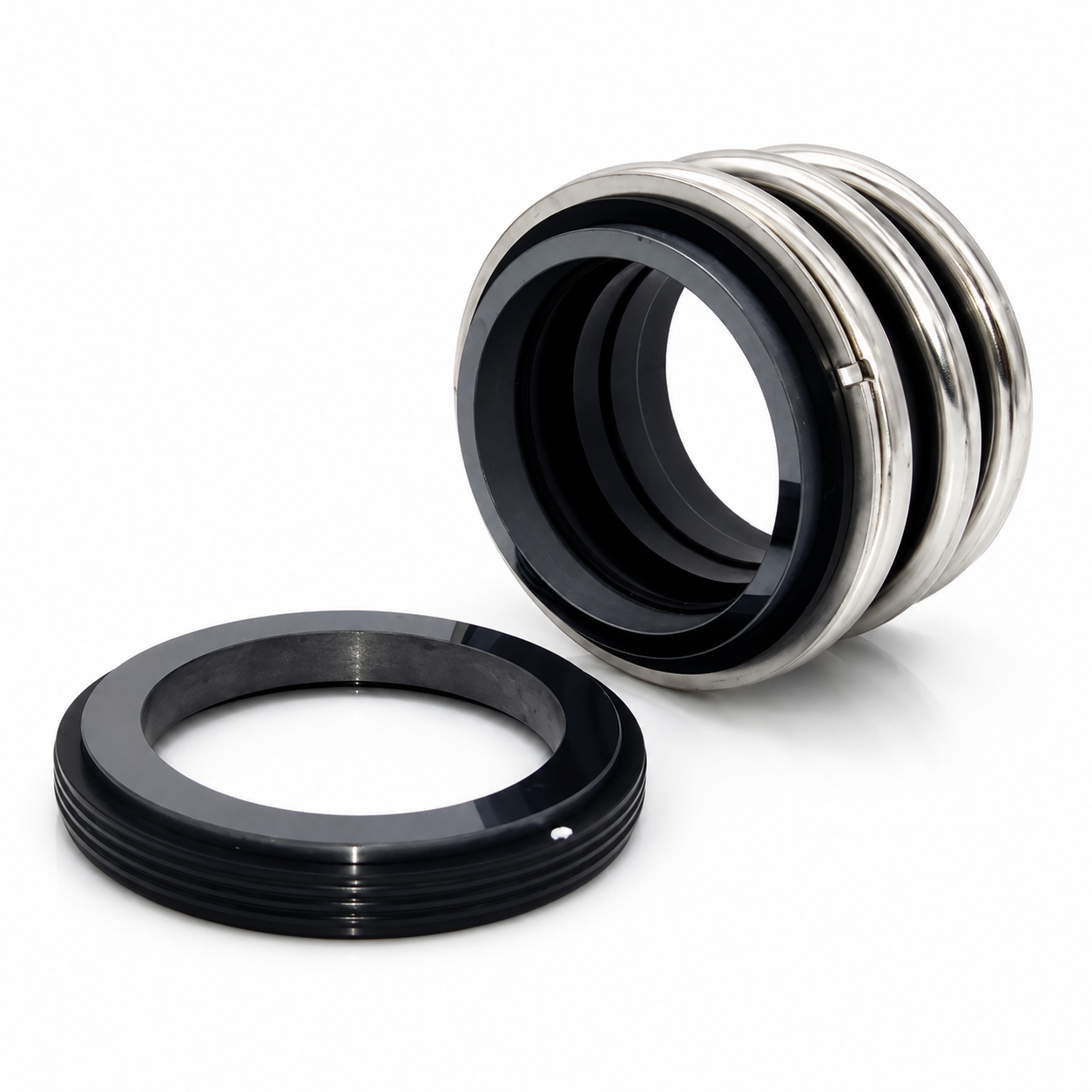

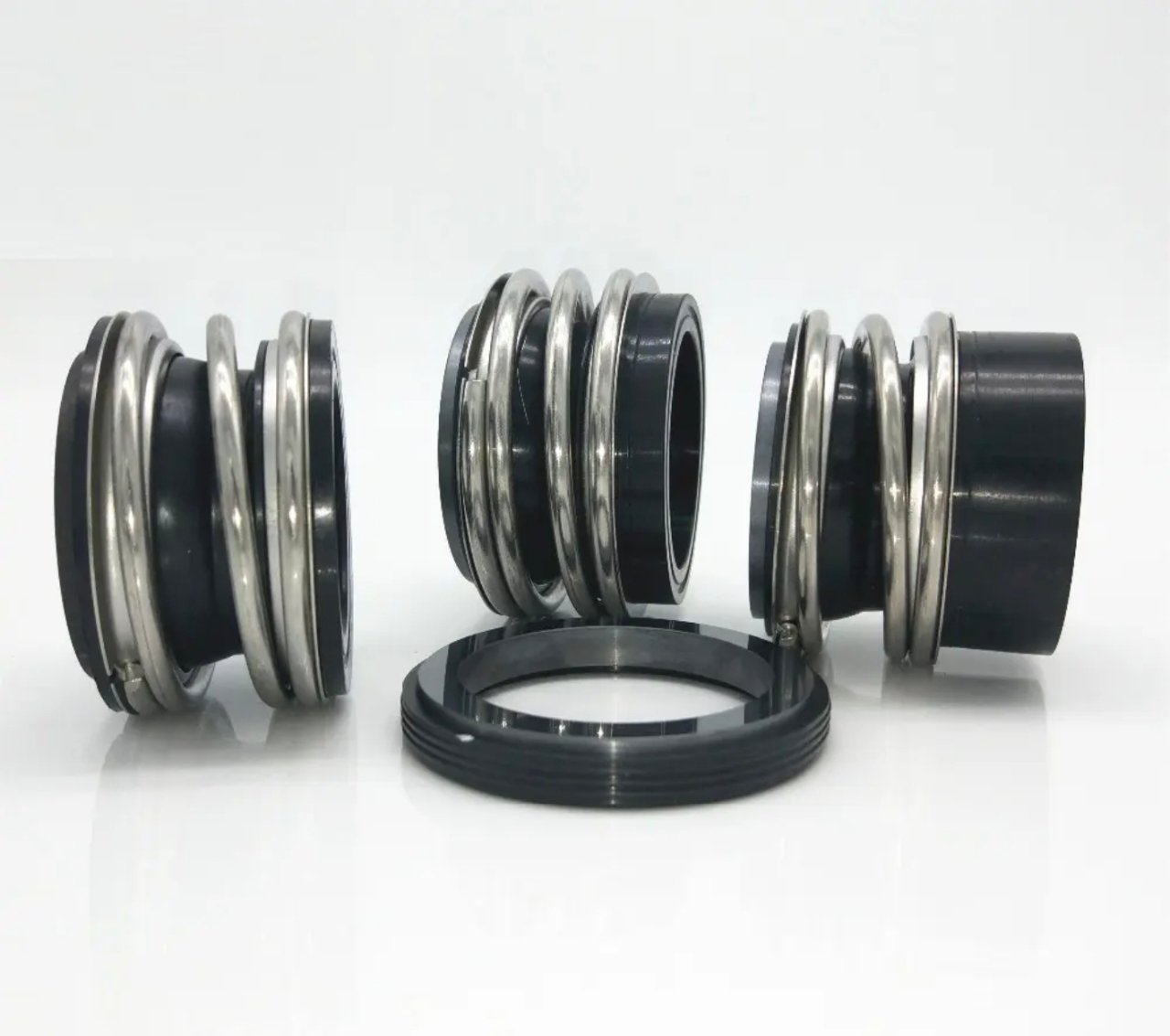

Silício × Silício (SiC)

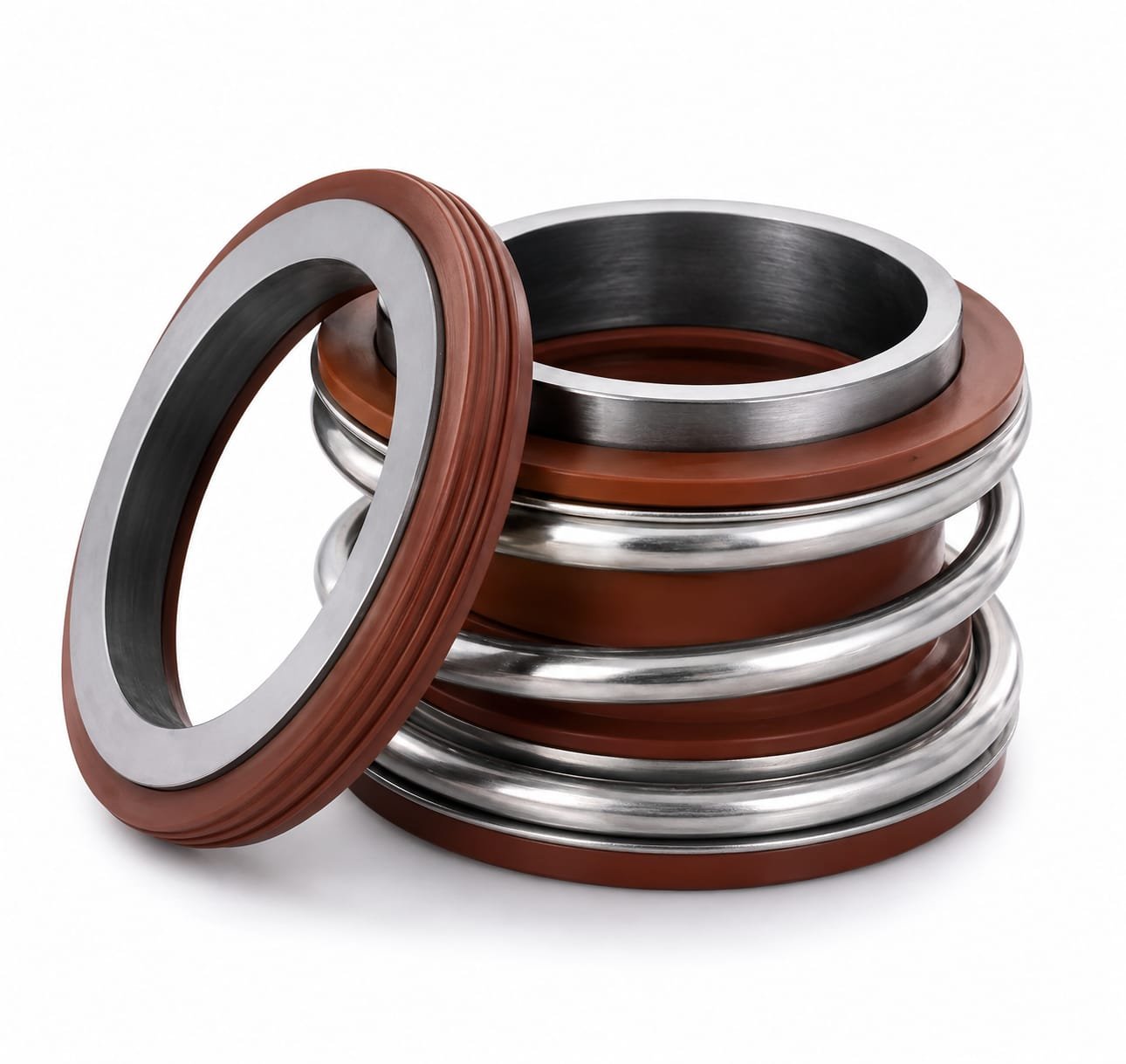

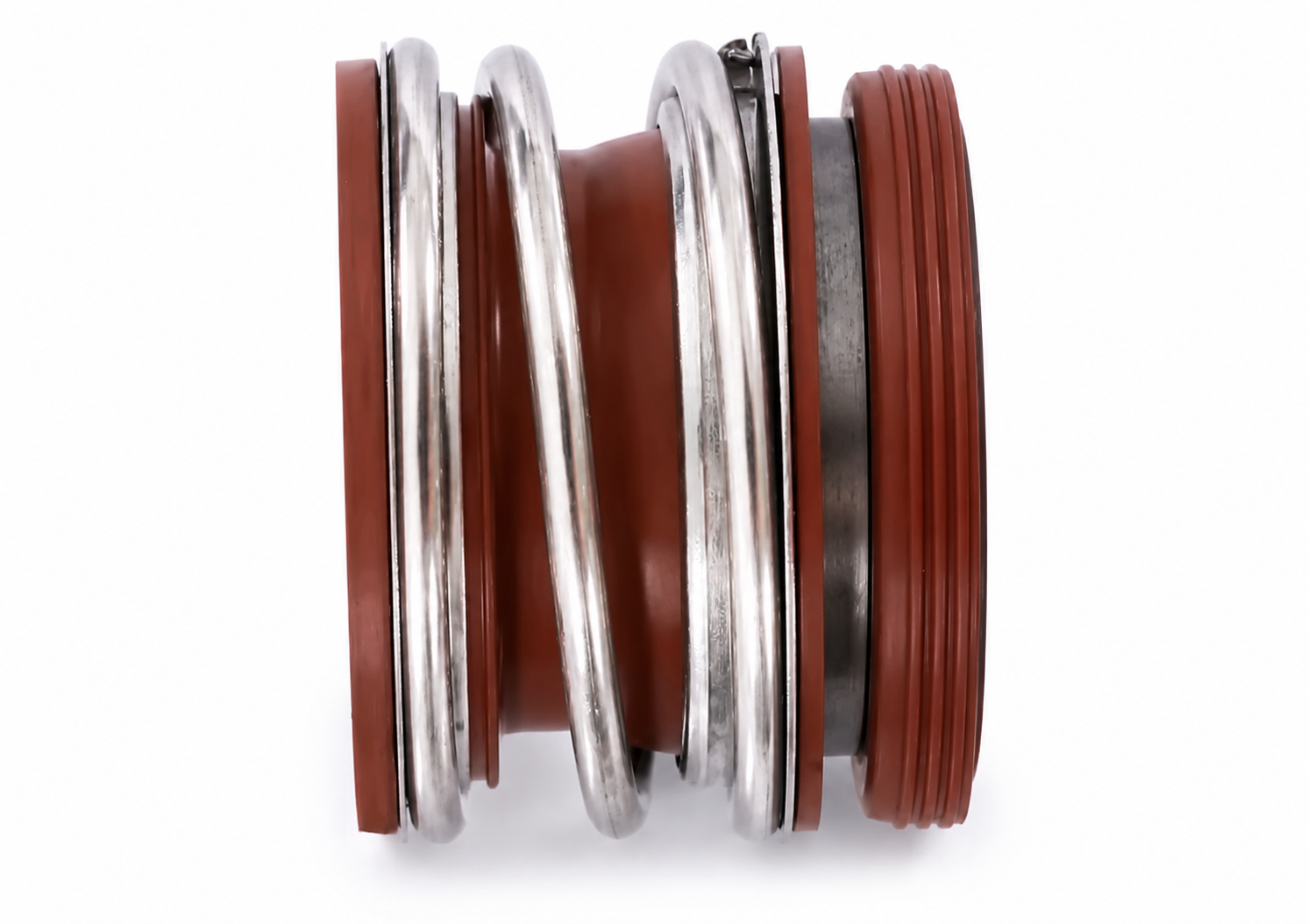

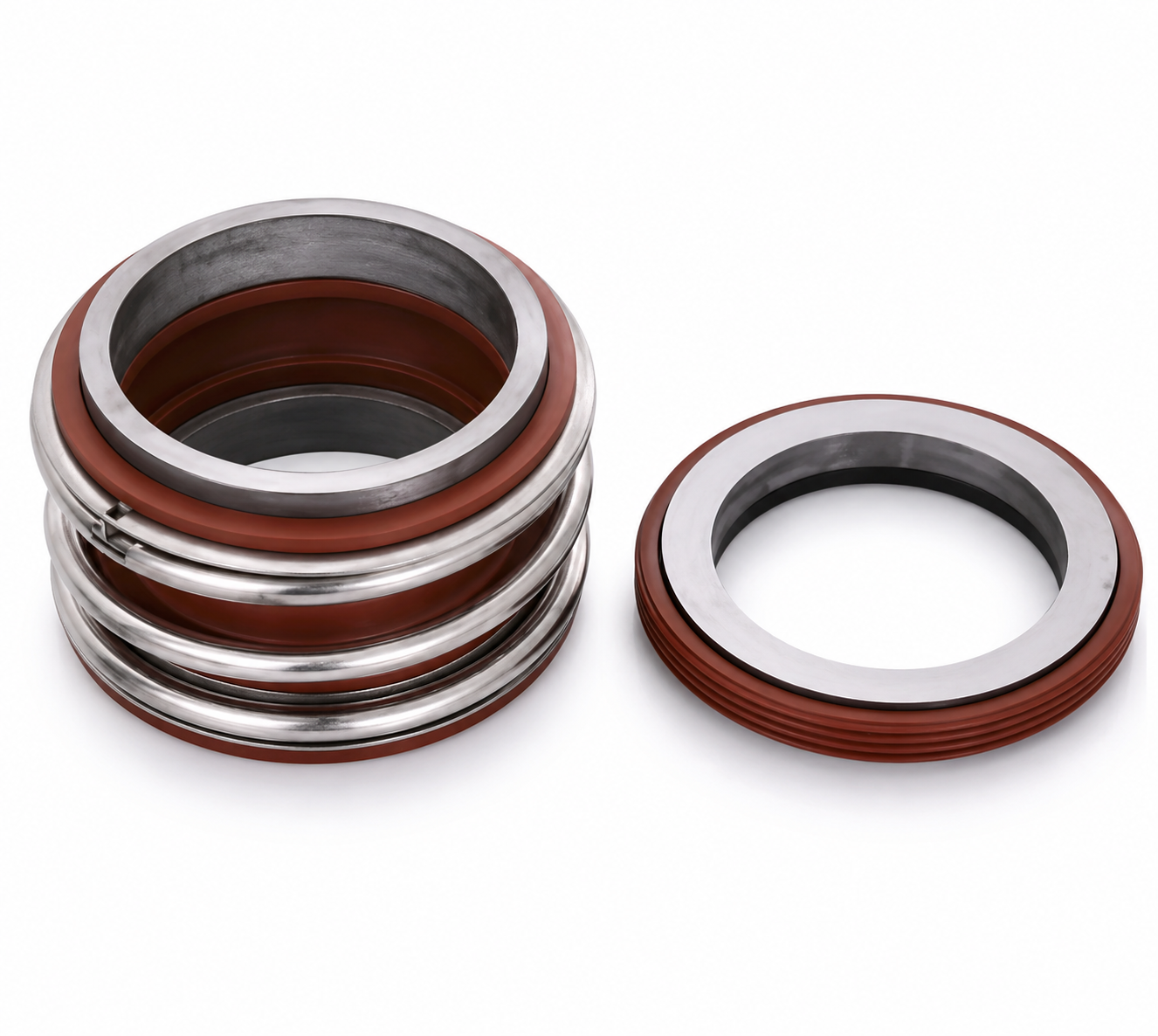

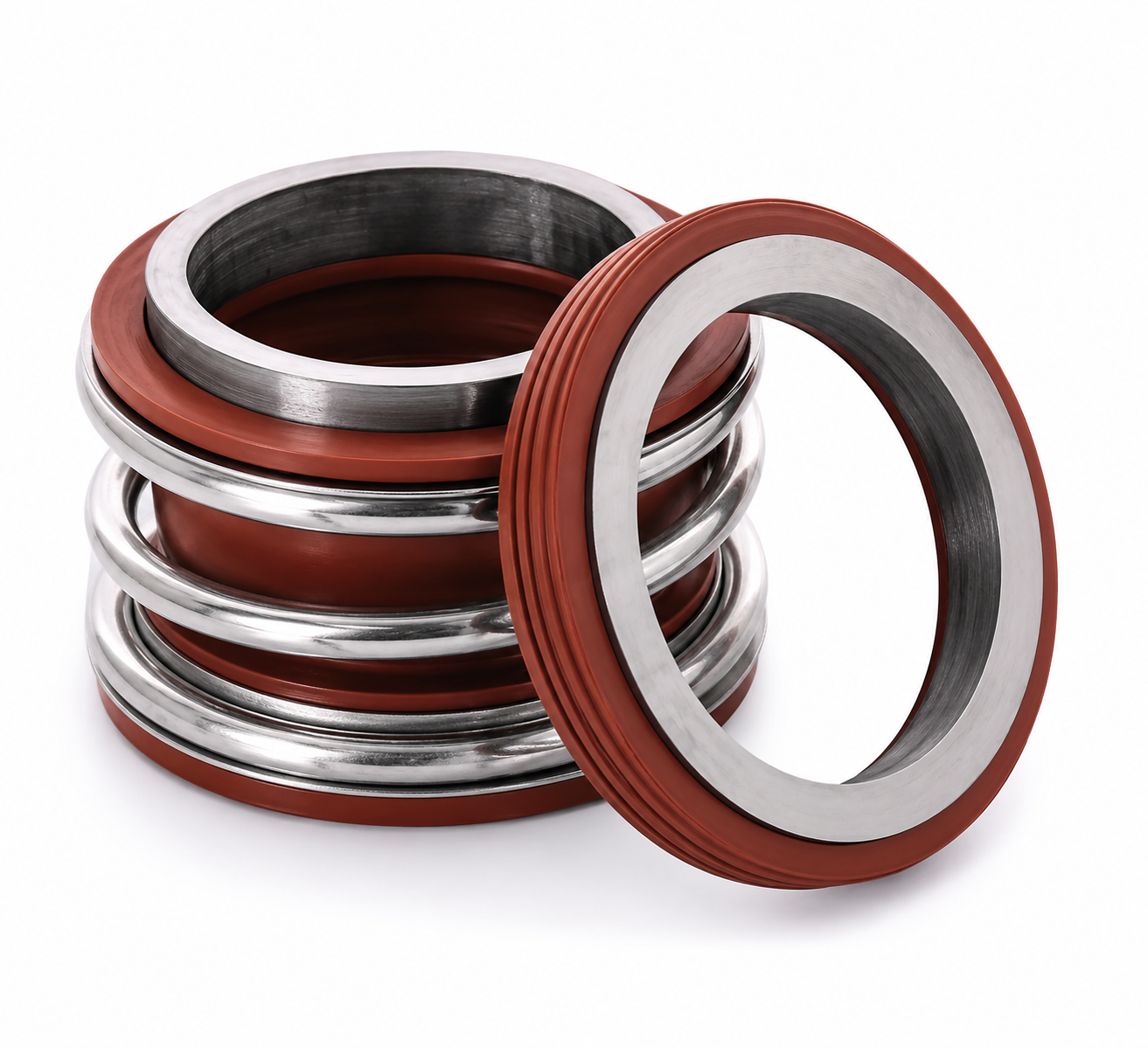

Tungstênio × Tungstênio (WC)
Desenho técnico
Tabela dimensional
Cotas oficiais (mm) para eixo d1 = 16 mm, conforme catálogo técnico (EN 12756 / DIN 24960).
| d1 | d3 | d6 | d7 | d8 | d11 | d12 | d14 | d16 | da | db* | dm* | ds* | dST | l | l1 | l1k | l1N | l1S | l2 | l3 | l5 | l6 | l7 | l8 | l9 | l10 | l12 | l14 | l15 | l16 | l17 | l28 | l29 | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 21 | 23 | 27 | 3 | 22 | 28 | 17 | 30.95 | 28.5 | 26.5 | 22 | 22 | 30 | 17 | 28.4 | 35 | 40 | 35.5 | 33.4 | 25 | 1.5 | 4 | 8.5 | 17.5 | 10 | 7.5 | 8.5 | 7.5 | 1.5 | 5 | 9 | 6.6 | 10.5 | 1.5 |
Cotas em mm. Tolerâncias (fitting length / axial): d1 10-12 mm ±0,5; d1 14-18 mm ±1,0; d1 20-26 mm ±1,5; d1 28-100 mm ±2,0. * Diâmetro mínimo do colar de acoplamento.
Materiais
Carvão × Inox
Opção comercial para serviços gerais compatíveis.
Silício × Silício
Alta resistência ao desgaste em aplicações compatíveis.
Tungstênio × Tungstênio
Resistência mecânica e ao desgaste em aplicações compatíveis.
Aço inox 304
Componentes metálicos em aço inoxidável 304.
Aço inox 316
Componentes metálicos em aço inoxidável 316.
Elastômeros
Buna / NBR
Elastômero comercial para aplicações gerais compatíveis.
EPDM
Elastômero utilizado em aplicações específicas conforme compatibilidade química.
Viton / FKM
Elastômero para aplicações com maior exigência química e térmica compatível.
Aplicações
- Bombas centrífugas
- Saneamento
- Mineração
- Papel e celulose
- Indústria química
- Irrigação
- Alimentos e bebidas
- Processos industriais
